液晶46寸拼接屏的拼接控制器

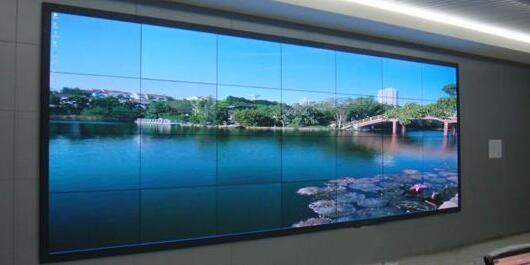

在液晶46寸拼接屏中，拼接控制器的基本任务就是对进行输入的视频进行画面分割。具体来说，就是将一幅来自视频节目源的完整图像分割成若干个小画面，经过适当的处理后，既可以让每一个显示单元显示同一个画面，也可以使液晶46寸拼接屏的各个分屏幕共同形成一幅完整的大图像。
液晶46寸拼接屏的拼接控制器除了能够实现这种基本的图像放大显示外，在电脑的控制下还能实现多种视频特技。例如一个4X4的46寸拼接屏，既能显示一个4X4的大画面，又能显示四个2*2的中画面，还可以显示16个小画面。此外，液晶46寸拼接屏还可以冻结和镜像显示图像。电脑除了作特技显示控制外，还可以作为文字、图形发生器和图像处理器，将字、图形信息通过DMA接口直接写人控制器的帧存储体中，并在液晶46寸拼接屏上放大地显示出来。
此外，液晶46寸拼接屏的拼接控制器还可以对信号进行视频分割。由于子图像的放大会改变彩色副载波的频率并破坏其连续性，因此一般是对分量信号进行分割，分量信号可以是亮度信号和色度信号，也可以是R、G、B三基色信号。拼接控制器对亮度和色度进行分割的优点是所需的存储容量较小，因为两个色差信号的采样率只需为亮度信号的一半，总的帧存储容量为三基色处理的帧存储容量的三分之二。而它对三基色信号进行分割的优点在于，可以采用相同的电路对液晶46寸拼接屏的每个基色信号进行处理。
